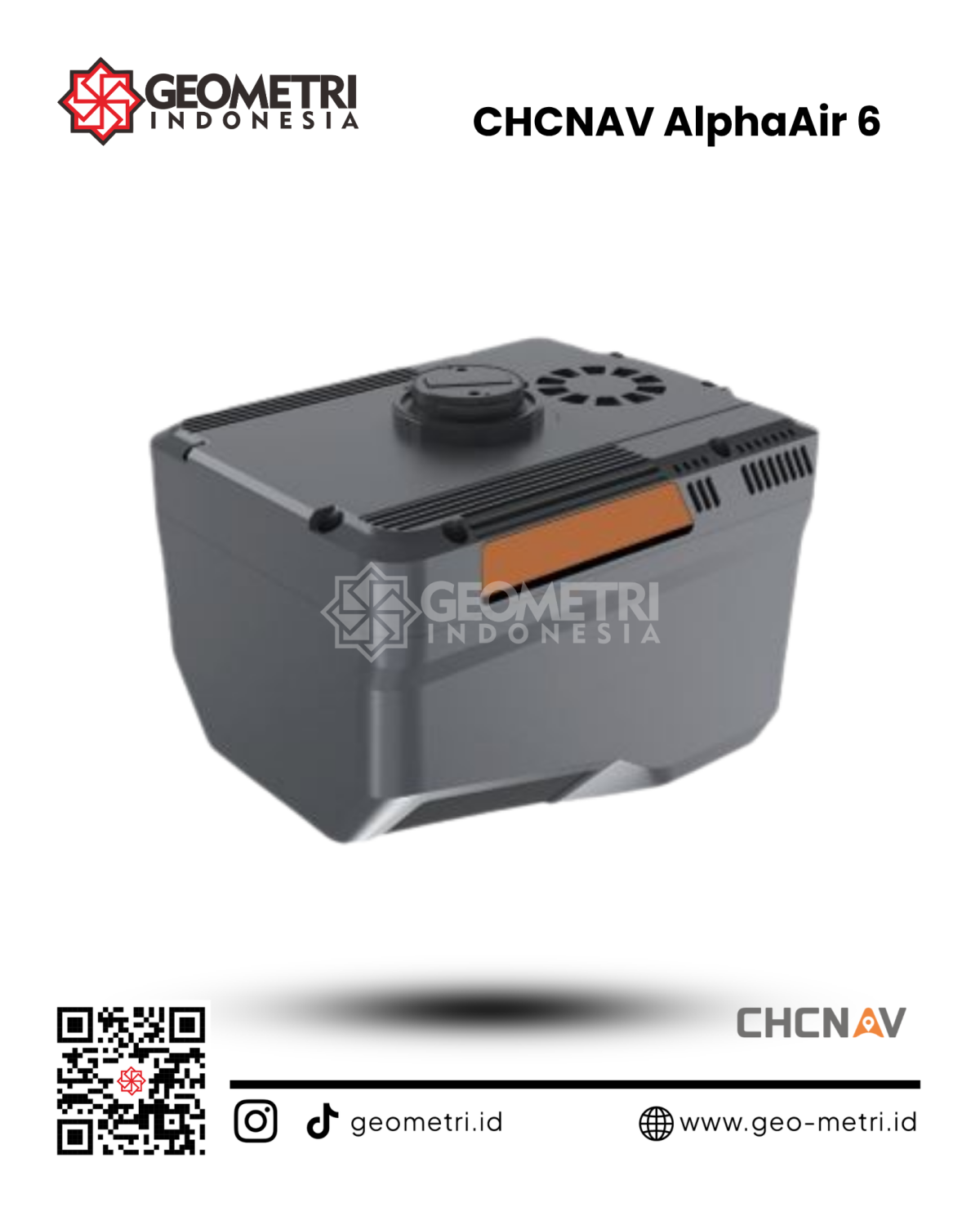

CHCNAV AlphaAir 6

Deskripsi:

CHCNAV AlphaAir 6

Flagship Airborne LiDAR & Imaging System

CHCNAV AlphaAir 6 (AA6) adalah sistem LiDAR udara profesional yang dirancang untuk kebutuhan pemetaan dan survei 3D dengan tingkat detail serta efisiensi tinggi. Mengintegrasikan laser scanner berjangkauan hingga 2.100 meter, sistem GNSS presisi tinggi, IMU 500 Hz, dan kamera 100 MP/25 MP, AlphaAir 6 mampu menghasilkan data point cloud dan citra beresolusi tinggi dalam satu sistem yang ringkas.

Dengan teknologi 5th-generation Real-time Waveform Processing (RWP) dan kemampuan pemindaian hingga 2 juta titik per detik, AlphaAir 6 mampu menghasilkan point cloud dengan kepadatan tinggi sekaligus mempertahankan kelengkapan data pada berbagai kondisi medan. Sistem ini juga mendukung hingga 16 return dan Field of View LiDAR 90°, sehingga sangat sesuai untuk pemetaan area luas maupun medan yang kompleks.

Desainnya yang ringan, dengan bobot hanya 1,35 kg, memungkinkan integrasi yang mudah pada berbagai platform UAV, termasuk multirotor dan fixed-wing. Pada platform CHCNAV X500, AlphaAir 6 dapat mendukung waktu terbang hingga sekitar 50 menit dan cakupan hingga 15 km² per misi dalam kondisi pengoperasian tertentu.

Keunggulan Utama

Fitur	Keunggulan
LiDAR hingga 2.100 m	Mendukung akuisisi data pada area luas dan medan dengan elevasi kompleks
2 Juta Titik/detik	Menghasilkan point cloud dengan kepadatan tinggi untuk pemodelan 3D
Kamera 100 MP / 25 MP	Mendukung pengambilan citra resolusi tinggi sesuai kebutuhan misi
GNSS Full Constellation	Mendukung positioning dari berbagai konstelasi satelit
IMU 500 Hz	Mendukung penentuan posisi dan orientasi sistem secara presisi
Hingga 16 Return	Membantu menangkap informasi dari berbagai lapisan/objek dalam satu jalur laser
FOV LiDAR 90°	Area cakupan pemindaian yang luas
5th-Gen RWP	Meningkatkan kepadatan dan kelengkapan point cloud
Bobot 1,35 kg	Ringan dan mudah diintegrasikan dengan UAV
Memori 512 GB	Menyediakan ruang penyimpanan untuk akuisisi data berukuran besar
IP64	Perlindungan perangkat untuk penggunaan operasional di lapangan

Spesifikasi Teknis

Laser Scanner

Parameter	Spesifikasi
Maks. Jangkauan @ Reflektifitas >80%	2.100 m
Maks. Jangkauan @ Reflektifitas >10%	960 m
Minimum Range	10 m
Scanning Rate	Hingga 2.000.000 titik/detik
Scan Speed	Hingga 400 scan/detik
Field of View	90°
Pulse Repetition Rate (PRR)	100 kHz – 2.000 kHz
Jumlah Return	Hingga 16
Akurasi	15 mm 1σ @ 150 m
Presisi	5 mm 1σ @ 150 m
Multi-period	Hingga 7 zona

Sistem Imaging

Parameter	Spesifikasi
Resolusi Kamera	100 MP / 25 MP
Resolusi 100 MP	12.288 × 8.192 piksel
Resolusi 25 MP	6.144 × 4.096 piksel
Sensor	CMOS 4/3 inci
Focal Length	12 mm
Field of View	74°
Minimum Trigger Interval	1 detik
Mode 25 MP	Trigger hingga 0,5 detik

Positioning & Navigation

Parameter	Spesifikasi
GNSS	Full Constellation
IMU	500 Hz
IMU Bias Stability	0,3°/jam
Akurasi Posisi Maks.	<5 cm Horizontal / <5 cm Vertikal

Fisik & Operasional

Parameter	Spesifikasi
Berat	1,35 kg
Dimensi	155 × 120 × 129 mm
Memori Internal	512 GB
Protection Rating	IP64
Operating Temperature	-20°C hingga +50°C
Kelas Laser	Class 3R

Spesifikasi dapat berbeda berdasarkan kondisi lingkungan, konfigurasi sistem, ketinggian penerbangan, reflektivitas objek, serta platform UAV yang digunakan.

Aplikasi

CHCNAV AlphaAir 6 dapat digunakan untuk berbagai kebutuhan akuisisi data 3D dan pemetaan udara, seperti:

Pemetaan topografi
Survei kehutanan
Pemetaan jalan dan jalan tol
Pemetaan area pertambangan
Pemetaan kawasan dan infrastruktur
Pemetaan medan dengan relief kompleks
Inspeksi jaringan listrik
Pemetaan dan dokumentasi area bencana
Pembuatan Digital Elevation Model (DEM)
Pembuatan Digital Surface Model (DSM)
Pembuatan point cloud 3D
3D mapping dan terrain modeling

Note:
*Harga dapat berubah sewaktu-waktu tanpa pemberitahuan terlebih dahulu.
*Mohon tanya ketersediaan barang terlebih dahulu.
*Barang selalu kami cek terlebih dahulu sebelum dikirim.

Data Sheet: Download Data Sheet
