Panduan Praktis Cara Menggunakan Kompas Geologi di Lapangan (Step-by-Step)

Pengukuran kedudukan lapisan batuan merupakan keterampilan fundamental dalam pemetaan geologi. Akurasi data Strike dan Dip akan sangat menentukan kualitas interpretasi struktur geologi di suatu wilayah. Oleh karena itu, memahami cara menggunakan kompas geologi dengan benar di lapangan bukan sekadar prosedur teknis, tetapi kunci untuk mendapatkan data yang valid dan dapat dipertanggungjawabkan.

Jika Anda baru pertama kali terjun ke lapangan, artikel ini akan memandu Anda secara step-by-step mulai dari persiapan hingga teknik pengukuran yang presisi.

1. Persiapan dan Kalibrasi Kompas Geologi Sebelum Survei

Data yang baik selalu diawali dengan persiapan alat yang baik. Sebelum berangkat ke lapangan, pastikan kompas geologi Anda dalam kondisi prima. Jangan langsung mengukur sebelum melakukan pengecekan.

a. Pahami Anatomi Alat Anda

Kesalahan pemula seringkali terjadi karena belum mengenal fungsi tiap komponen. Sebelum kalibrasi, pastikan Anda sudah memahami bagian-bagian kompas geologi dan fungsinya, mulai dari nivo kotak, nivo tabung, jarum magnet, klinometer, hingga tutup pembidik. Pemahaman ini akan mempercepat proses kalibrasi dan pengukuran. Untuk detail lengkapnya, Anda bisa mempelajari panduan tentang fungsi dan komponen pada kompas geologi yang telah kami bahas sebelumnya.

b. Cek Keseimbangan dan Deklinasi Magnetik

Lakukan beberapa langkah kalibrasi wajib ini:

1. Cek keseimbangan nivo: Letakkan kompas di atas permukaan yang benar-benar datar. Pastikan gelembung pada nivo kotak (bull's eye level) berada tepat di tengah. Jika miring, data kemiringan Anda akan meleset sejak awal.

2. Atur koreksi deklinasi magnetik: Utara magnetik tidak sama dengan utara geografis (True North). Nilai deklinasi di setiap daerah berbeda dan berubah tiap tahun. Cek nilai deklinasi wilayah survei Anda melalui peta geologi lembar setempat, peta RBI, atau model NOAA Magnetic Declination. Atur sekrup koreksi deklinasi pada kompas Brunton agar pembacaan langsung menunjukkan azimuth sebenarnya. Langkah ini krusial agar peta lintasan Anda tidak bergeser.

3. Hindari interferensi magnetik: Jauhkan kompas dari benda-benda yang mengandung magnet kuat seperti HP, palu geologi, kacamata dengan frame besi, atau bahkan singkapan yang kaya akan mineral magnetit. Selalu lakukan pengecekan ulang dengan kompas cadangan jika Anda bekerja di daerah dengan anomali magnetik tinggi.

c. Persiapan Non-Alat

Siapkan buku catatan lapangan tahan air, pensil, spidol permanen, protaktor, dan papan clipboard sebagai alas bantu pengukuran pada bidang yang tidak rata.

2. Cara Mengukur Strike (Arah Jurus) dan Dip (Kemiringan) Lapisan Batuan dengan Benar

Prinsip dasar pengukuran adalah Strike adalah garis horizontal yang terbentuk dari perpotongan bidang lapisan batuan dengan bidang horizontal. Sedangkan Dip adalah sudut kemiringan terbesar dari bidang tersebut, yang arahnya selalu tegak lurus terhadap Strike.

Berikut prosedur standar yang digunakan di industri dan akademik:

Langkah 1: Menentukan Bidang Pengukuran yang Representatif

Pilih singkapan batuan yang segar, tidak lapuk, dan tidak terpengaruh longsoran. Bersihkan permukaan dari lumut atau tanah. Bidang harus cukup luas minimal 20x20 cm untuk menempelkan kompas dengan stabil.

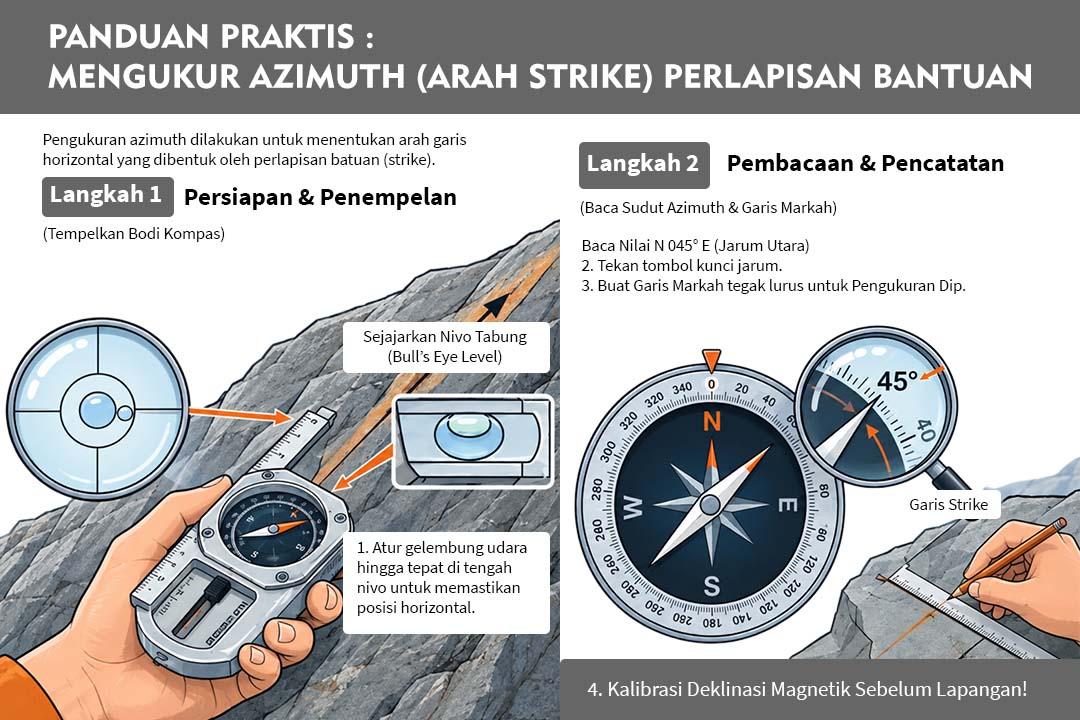

Langkah 2: Mengukur Strike (Arah Jurus)

1. Buka tutup kompas hingga 180 derajat dan kunci jarum magnet agar bebas bergerak.
2. Tempelkan sisi "E" (East) kompas geologi pada bidang lapisan batuan. Pastikan posisi kompas benar-benar horizontal. Gunakan nivo kotak sebagai acuan; gelembung harus di tengah.
3. Tunggu hingga jarum utara (biasanya berwarna putih atau merah) berhenti berayun.
4. Baca angka azimuth yang ditunjuk oleh jarum utara. Itulah nilai Strike. Contoh: N 130° E atau azimuth 130°.
5. Untuk memudahkan pengukuran Dip selanjutnya, buat goresan garis tipis pada batuan menggunakan spidol searah dengan sisi kompas yang menempel. Garis ini adalah garis Strike Anda.

Langkah 3: Mengukur Dip (Kemiringan) dan Dip Direction

1. Setelah garis Strike didapat, tempelkan sisi "W" (West) kompas secara tegak lurus (90 derajat) terhadap garis Strike tersebut.
2. Posisikan kompas secara vertikal. Putar tuas klinometer di bagian belakang kompas hingga gelembung pada nivo tabung berada tepat di tengah.
3. Baca angka yang ditunjukkan oleh jarum klinometer. Itulah nilai Dip (kemiringan), misalnya 45°.
4. Tentukan Dip Direction (arah kemiringan). Arah ini adalah azimuth ke mana lapisan miring ke bawah. Caranya, perhatikan arah condongnya kompas saat menempel. Catat kuadrannya, misalnya SW atau N 220° E.

Format pencatatan standar yang benar adalah: N 130° E / 45° SW atau 130°/45° ke arah 220°. Artinya Strike 130 derajat, kemiringan 45 derajat ke arah Barat Daya.

3. Kesalahan Umum (Human Error) Saat Membaca Kompas Geologi dan Cara Menghindarinya

Bahkan geolog berpengalaman pun bisa melakukan kesalahan. Berikut human error yang paling sering terjadi:

1. Tidak Mengunci Nivo Saat Membaca

Ini adalah kesalahan paling fatal. Membaca Strike saat nivo kotak tidak di tengah akan menghasilkan azimuth yang salah, dan membaca Dip saat nivo tabung tidak di tengah menghasilkan sudut kemiringan palsu. Solusi: Jadikan pengecekan nivo sebagai SOP, bukan opsi.

2. Terbalik Membaca Strike dan Dip Direction

Banyak pemula tertukar antara arah jurus dengan arah kemiringan. Ingat, Strike dan Dip Direction harus selalu tegak lurus 90°. Jika data Anda menunjukkan selisih bukan 90°, pasti ada yang salah. Selalu buat garis bantu Strike terlebih dahulu.

3. Salah Posisi Sisi Kompas

Menempelkan sisi W untuk mengukur Strike atau sisi E untuk mengukur Dip akan membalikkan data 180 derajat. Hafalkan aturan baku: E untuk Strike, W untuk Dip.

4. Mengabaikan Anomali Lokal dan Tidak Melakukan Pengukuran Berulang

Satu singkapan bisa memiliki kekar atau retakan lokal yang tidak mewakili struktur regional. Lakukan pengukuran minimal 3 kali pada satu singkapan yang sama dan ambil nilai rata-ratanya. Jika salah satu data menyimpang jauh, ulangi.

5. Tidak Mencatat Koreksi Deklinasi

Laporan tanpa mencantumkan nilai deklinasi yang dipakai dianggap tidak valid secara ilmiah. Selalu tulis di buku lapangan: "Deklinasi terkoreksi +0° 45' E (Bekasi, 2026)".

Dengan menghindari kesalahan di atas, kualitas data struktur geologi Anda akan meningkat secara signifikan dan memudahkan proses plotting ke dalam peta geologi dan analisis stereonet nantinya.

Kesimpulan

Menguasai cara menggunakan kompas geologi membutuhkan kombinasi antara pemahaman teori, ketelitian kalibrasi, dan jam terbang di lapangan. Mulai dari persiapan alat, koreksi deklinasi, teknik menempelkan sisi E dan W dengan benar, hingga disiplin mengecek nivo, semua adalah rangkaian yang tidak bisa dipisahkan.

Pastikan peralatan Anda selalu dalam kondisi terkalibrasi untuk mendapatkan data Strike dan Dip yang akurat dan dapat dipertanggungjawabkan secara akademis maupun profesional.
